熔断器图形符号是什么？熔断器厂家为你解答

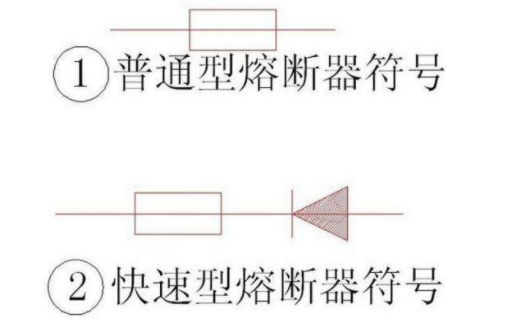

　　熔断器图形符号是什么？熔断器厂家为你解答熔断器的图形符号（如下如）和文字符号为：FU

　　利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。

　　电路图形符号标明电阻器的类型;引脚由电路图形符号两端伸出，与电路连通，构成电路;标识信息通常提供电阻器的类别、序号及电阻值等参数信息。

　　电阻器的种类多样，功能各异。不同类型的电阻器有不同的电路图形符号和文字标识。

　　1.普通电阻器及其电路图形符号

　　普通电阻器是阻值固定的电阻器，在电路中一般起限流和分压作用。

　　普通电阻器的实物外形和电路图形符号如图所示。

　　2.熔断电阻器及其电路图形符号

　　熔断电阻器又叫保险电阻器，具有电阻器和过流保护熔断的双重作用，可在电流较大的情况下熔断，从而保护整个设备不受损坏。

　　熔断电阻器的实物外形和电路图形符号

　　3.熔断器及其电路图形符号

　　熔断器又称保险丝，阻值接近于零，是一种安装在电路中，保证电路安全运行的元器件。它会在电流异常升高时，通过自身熔断切断电路，从而起到保护电路安全运行的作用。

　　熔断器的实物外形和电路图形符号如图2-8所示。

　　4.可调电阻器及其电路图形符号

　　可调电阻器也被称为电位器。其阻值可以在人为作用下在一定范围内变化，使电路中的相关参数发生变化，起到调节作用。

　　可调电阻器(电位器)的实物外形和电路图形符号如图2-9所示。

　　5.热敏电阻器及其电路图形符号

　　热敏电阻器是阻值随温度变化而变化的电阻器。热敏电阻器有正温度系数(PTC)热敏电阻器和负温度系数(NTC)热敏电阻器。正温度系数热敏电阻器的阻值随温度的升高而升高，随温度的降低而降低;负温度系数热敏电阻器的阻值随温度的升高而降低，随温度的降低而升高。

　　热敏电阻器的实物外形和电路图形符号如图2-10所示。

　　6.光敏电阻器及其电路图形符号

　　光敏电阻器是对光敏感的电阻器。其阻值随光照强度的变化而变化，在一般情况下，当入射光线增强时，阻值明显减小;当入射光线减弱时，阻值显著增大。

　　光敏电阻器的实物外形和电路图形符号如图2-11所示。

　　7.湿敏电阻器及其电路图形符号

　　湿敏电阻器的阻值随周围环境湿度的变化而变化，一般为湿度越大，阻值越小。

　　湿敏电阻器的实物外形和电路图形符号。

　　8.气敏电阻器及其电路图形符号

　　气敏电阻器是利用金属氧化物半导体表面在吸收某种气体时，发生氧化反应或还原反应而使电阻值改变的特性制成的电阻器。

　　气敏电阻器的实物外形和电路图形符号。
