什么是熔断器 熔断器的特性及工作原理 熔断器有几种类型

       熔断器的特性及工作原理

　　熔断器的特性

　　(1)高分断能力;

　　(2)高限流特性;

　　(3)安全、可靠;

　　(4)选择性好;

　　(5)不需维护;

　　(6)不能复位，迫使用户在重新接通电路之前需识别和消除故障。

　　(7)经济有效的保护;

　　(8)没有缺相保护;

　　(9)不能远距离操作。

　　熔断器的工作原理

　　利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。此前我们家庭中电路开关总闸中常用的钨丝其实就是一种初始的熔断器，只是现在的熔断器做得更专业，更加先进，原理都是一样的，当大电流大电压通过时发热，发热而熔断。

　　以上就是熔断器的特性以及工作原理，最后大家在选购熔断器的时候要根据使用环境、负载性质和短路电流的大小选用适当类型的熔断器。

       什么是熔断器

　　熔断器是一种简单而有效的保护电器。在电路中主要起短路保护作用。

　　熔断器主要由熔体和安装熔体的绝缘管(绝缘座)组成。使用时，熔体串接于被保护的电路中，当电路发生短路故障时，熔体被瞬时熔断而分断电路，起到保护作用。

　　常用的熔断器

　　（1）插入式熔断器如所示，它常用于380V及以下电压等级的线路末端，作为配电支线或电气设备的短路保护用。

　　1-动触点2-熔体3-瓷插件4-静触点5-瓷座

　　（2）螺旋式熔断器如所示。熔体上的上端盖有一熔断指示器，一旦熔体熔断，指示器马上弹出，可透过瓷帽上的玻璃孔观察到，它常用于机床电气控制设备中。螺旋式熔断器。分断电流较大，可用于电压等级500V及其以下、电流等级200A以下的电路中，作短路保护。

　　1-底座2-熔体3-瓷帽

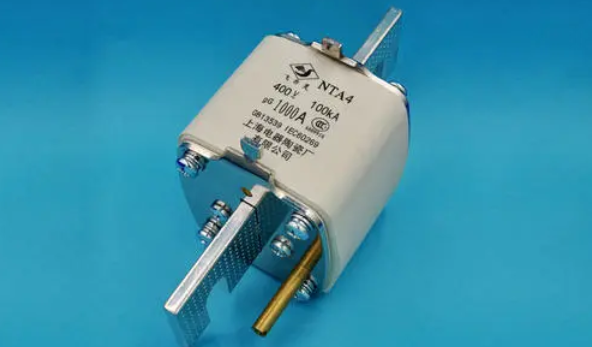

　　（3）封闭式熔断器封闭式熔断器分有填料熔断器和无填料熔断器两种。有填料熔断器一般用方形瓷管，内装石英砂及熔体，分断能力强，用于电压等级500V以下、电流等级1KA以下的电路中。无填料密闭式熔断器将熔体装入密闭式圆筒中，分断能力稍小，用于500V以下，600A以下电力网或配电设备中。

　　无填料密闭管式熔断器

　　1-铜圈2-熔断管3-管帽4-插座5-特殊垫圈6-熔体7-熔片

　　1-瓷底座2-弹簧片3-管体4-绝缘手柄5-熔体

　　（4）快速熔断器它主要用于半导体整流元件或整流装置的短路保护。由于半导体元件的过载能力很低。只能在极短时间内承受较大的过载电流，因此要求短路保护具有快速熔断的能力。快速熔断器的结构和有填料封闭式熔断器基本相同，但熔体材料和形状不同，它是以银片冲制的有V形深槽的变截面熔体。

　　5）自复熔断器采用金属钠作熔体，在常温下具有高电导率。当电路发生短路故障时，短路电流产生高温使钠迅速汽化，汽态钠呈现高阻态，从而限制了短路电流。当短路电流消失后，温度下降，金属钠恢复原来的良好导电性能。自复熔断器只能限制短路电流，不能真正分断电路。其优点是不必更换熔体，能重复使用。

　　熔断器(fuse)是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开;运用这种原理制成的一种电流保护器。熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。下面小编给大家介绍一下“熔断器有几种类型熔断器的工作原理及作用”

　　1.熔断器有几种类型

　　（1）瓷插式熔断器瓷插式熔断器在低压配电系统和用电设备中主要起短路保护作用。使用时，它串联在被保护的电路中，当电路中出现短路或严重过载时，瓷插式熔断器中的熔体因发热而自动熔断，从而切断故障电路，起到保护作用。

　　（2）螺旋式熔断器它是一种有填料的封闭管式熔断器，具有体积小、更换熔丝安全方便，有熔体熔断的指示标iS，多用在配鬼线路中作届路保护。常用的产品有RL系列和RLS系列。RLS系列是螺旋式快速熔断器，主零用作保护半导体器件，如晶体管、硅整流电路等。

　　熔断器有几种类型

　　2.熔断器的工作原理及作用

　　工作原理：

　　利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。

　　作用：

　　熔断器在电路中的作用是，过流保护，也可以叫做短路保护。

　　当短路时，此时电路中的电流最大，这个电流值毋庸置疑肯定远超过了设备的额定电流，如果此时不及时切断断路，那么很快用电设备就会因为大电流而烧毁，所以为了及时切断电路保护设备不受损坏，使用了熔断器这个元件，其原理就是可以在电路中产生大电流瞬间，熔断器熔丝在设备未损坏前先快速熔断，从而达到切断电路的目的。

　　熔断器的工作原理及作用
