熔断器主要技术参数及选用 常见熔断器用途 熔断器的分类

       常见熔断器的几种类型以及用途

　　熔断器（fuse）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。

　　熔断器有管式、插入式、螺旋式等几种型式。

　　RM1，RM3，RM10型为无填料封闭管式熔断器，用于电气设备的短路保护及电缆过负荷保护，额定电压有220V，380V及500V，额定电流有15A，60A，100A及200A等。

　　RT0型为有填料封闭管式熔断器。用于很多短路电流存在的工业企业网络内或电气装置中，作为电缆、导线及电气设备的短路保护或电缆及导线的过负荷保护用，额定电压为380V，额定电流有50A，100A，200A，600A及1000A等。

　　RL1，RL2型为螺旋式熔断器，在500V以下电路中作过载及短路保护用。额定电压为500V，额定电流有15A，60A，100A及300A等。

　　RLs型为螺旋式快速熔断器。作为硅元件，晶闸管整流元件及其组成的成套装置中短路保护，或某些不允许过电流装置的过载保护，额定电压为500V，额定电流有10A及15A等。

　　R1型为管式熔断器。额定电压220V。额定电流0.5～10A，用于配电设备的二次回路中作过载或保护元件用。

　　RC1，RC1A型为瓷插式熔断器。额定电压为300V，额定电流有5，10，15，30，60，100A及200A等，用于交流分支线路的短路保护和过载保护。

　　RS2，RS3型为快速熔断器。额定电压为220V及380V，额定电流有30，50，80，100A及200A等，用于硅整流成套装置中，作为硅元件的短路保护。

　　常见的熔丝（又称保险丝）是由铅、锡等含金制成不同直径的圆丝，其规格多用它的额定电流表示，如1，3，5，10，15，20，25，30A等，一般30A以上多等同铝合金或锌制成的保险片，其规格有50，70，100，150，200，…，600A等。

　　RL1，RLs系列及RT0系列熔断器就用保险芯和保险芯管。

　　常见熔断器的几种类型以及用途

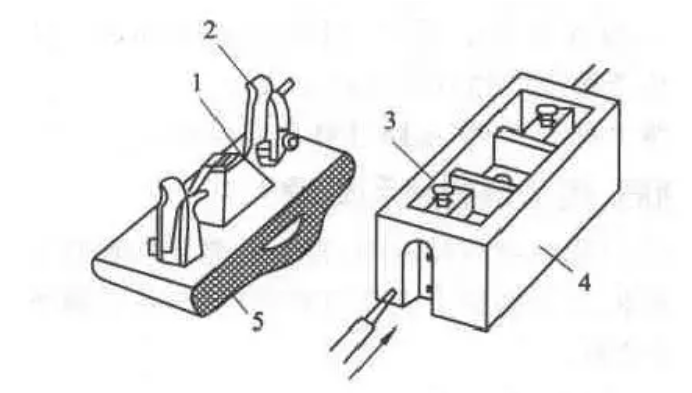

　　（1）插入式熔断器

　　常用于380V及以下电压等级的线路末端，作为配电支线或电气设备的短路保护用。

　　常见熔断器的几种类型以及用途

　　（2）螺旋式熔断器

　　熔体上的上端盖有一熔断指示器，一旦熔体熔断，指示器马上弹出，可透过瓷帽上的玻璃孔观察到，它常用于机床电气控制设备中。叫螺旋式熔断器。

　　分断电流较大，可用于电压等级500V及其以下、电流等级200A以下的电路中，作短路保护。

　　常见熔断器的几种类型以及用途

　　（3）封闭式熔断器

　　封闭式熔断器分有填料熔断器和无填料熔断器两种

　　有填料熔断器一般用方形瓷管，内装石英砂及熔体，分断能力强，用于电压等级500V以下、电流等级1KA以下的电路中。

　　无填料密闭式熔断器将熔体装入密闭式圆筒中，分断能力稍小，用于500V以下，600A以下电力网或配电设备中。

　　常见熔断器的几种类型以及用途

　　无填料密闭管式熔断器

　　1-铜圈2-熔断管3-管帽4-插座5-特殊垫圈6-熔体7-熔片

　　常见熔断器的几种类型以及用途

　　有填料封闭管式熔断器

　　1-瓷底座2-弹簧片3-管体4-绝缘手柄5-熔体

　　（4）快速熔断器

　　它主要用于半导体整流元件或整流装置的短路保护。由于半导体元件的过载能力很低。

　　只能在极短时间内承受较大的过载电流，因此要求短路保护具有快速熔断的能力。

　　快速熔断器的结构和有填料封闭式熔断器基本相同，但熔体材料和形状不同，它是以银片冲制的有V形深槽的变截面熔体。

　　常见熔断器的几种类型以及用途

　　（5）自复熔断器

　　采用金属钠作熔体，在常温下具有高电导率。当电路发生短路故障时，短路电流产生高温使钠迅速汽化，汽态钠呈现高阻态，从而限制了短路电流。

　　当短路电流消失后，温度下降，金属钠恢复原来的良好导电性能。自复熔断器只能限制短路电流，不能真正分断电路。

　　其优点是不必更换熔体，能重复使用。

　　常见熔断器的几种类型以及用途

　　工作时，熔断器串连在被保护的电路中。当电路发生短路或严重过载时，熔断器中的熔断体将自动熔断，起到保护作用，最常见的就是保险丝。

        熔断器的常用型号及主要技术参数及选用

　　什么是熔断器？熔断器（fuse）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。今天就给大家分享熔断器的常用型号及主要技术参数及选用，希望对大家有用处。

　　（1）熔断器的型号含义

　　（2）常用熔断器的型号

　　（3）熔断器的主要技术参数

　　额定电压（V）：指保证熔断器能长期正常工作的电压。

　　熔体额定电流（A）：指熔体长期通过而不会熔断的电流。

　　熔断器额定电流（A）：指保证熔断器器i能长期正常工作的电流。

　　极限分断能力：指熔断器在额定电压下能开断的最大短路电流。

　　时间-电流特性：熔断器串接于被保护电路中，电流通过该熔体时产生热量与电流平方和电流通过时间成正比，电流越大，则熔体熔断时间越短，这种特性称为熔断器的反时限保护特性或安秒特性。

　　RL1系列熔断器的技术参数：

　　（4）熔断器的选用

　　熔断器类型的选择：应根据使用场合选择熔断器的类型。

　　◆如果预期短路电流不是太大，从经济性角度出发，可优选RM10、RL6、RL7系列的熔断器。

　　◆如果预期短路电流较大，应选用分断能力较高的熔断器，如：RT12、RT14、RT15系列的熔断器。

　　◆保护电动机的熔断器，一般不要求有较大容量和限流作用，而是希望熔化系数适当小些。所以宜选用锌质熔体和铅锡合金熔体。

　　◆电网配电一般用管式熔断器；

　　◆电动机保护一般用螺旋式熔断器；

　　◆照明电路一般用瓷插熔断器；

　　◆保护可控硅元件则应选择快速熔断器。

　　熔断器规格的选择：

　　电容补偿柜主回路的保护，如选用gG型熔断器，熔断体的额定电流ln约等于线路计算电流1.8~2.5倍；如选用aM型熔断器，熔断体的额定电流In约等于线路电流的1~2.5倍。

　　线路上下级间的选择性保护，上级熔断器与下级熔断器的额定电流ln的比等于或大于1.6，就能满足防止发生越级动作而扩大故障停电范围的需要。

　　保护半导体器件用熔断器，熔断器与半导体器件串联，而熔断器熔体的额定电流用有效值表示，半导体器件的额定电流用正向平均电流表示，因此，应按下式计算熔体的额定电流：

　　IRN≥1.57IRN≈1.6IRN式中IRN表示半导体器件的正向平均电流。

　　降容使用：

　　在20℃环境温度下，我们推荐熔断体的实际工作电流不应超过额定电流值，选用熔断体时应考虑到环境及工作条件，如封闭程度空气流动连接电缆尺寸（长度及截面）瞬时峰值等方面的变化；熔断体的电流承载能力试验是在20℃环境温度下进行的，实际使用时受环境温度变化的影响.环境温度越高，熔断体的工作温度就越高，其寿命也就越短，相反，在较低的温度下运行将延长熔断体的寿命。

　　在配电线路中，一般要求前一级熔体比后一级熔体的额定电流大2~3倍，以防止发生越级动作而扩大故障停电范围。

　　熔断器的分类与常用类型

　　有关熔断器的分类，包括瓷插式RC、螺旋式RL、快速熔断器RS熔断器等，熔断器的常用类型包括自恢复熔断器、快速熔断器等，一起来了解下。

　　一、熔断器的分类

　　主要有如下几种类型：

　　1、瓷插式RC；

　　2、螺旋式RL；

　　3、有填料式RT；

　　4、无填料密封式RM；

　　5、快速熔断器RS；

　　6、自恢复熔断器；

　　二、熔断器的常用类型

　　熔断器的常用类型1

　　常用于380V及以下电压等级的线路末端，作为配电支线或电气设备的短路保护用。

　　熔断器的常用类型2

　　熔体上的上端盖有一熔断指示器，一旦熔体熔断，指示器马上弹出，可透过瓷帽上的玻璃孔观察到，它常用于机床电气控制设备中。螺旋式熔断器。分断电流较大，可用于电压等级500V及其以下、电流等级200A以下的电路中，作短路保护。

　　熔断器的常用类型3

　　有填料熔断器一般用方形瓷管，内装石英砂及熔体，分断能力强，用于电压等级500V以下、电流等级1KA以下的电路中。

　　熔断器的常用类型4

　　无填料密闭式熔断器将熔体装入密闭式圆筒中，分断能力稍小，用于500V以下，600A以下电力网或配电设备中。

　　2、快速熔断器：主要用于半导体整流元件或整流装置的短路保护。由于半导体元件的过载能力很低。只能在极短时间内承受较大的过载电流，因此要求短路保护具有快速熔断的能力。快速熔断器的结构和有填料封闭式熔断器基本相同，但熔体材料和形状不同，它是以银片冲制的有V形深槽的变截面熔体。

　　熔断器的常用类型5

　　2、自恢复熔断器：采用金属钠作熔体，在常温下具有高电导率。当电路发生短路故障时，短路电流产生高温使钠迅速汽化，汽态钠呈现高阻态，从而限制了短路电流。当短路电流消失后，温度下降，金属钠恢复原来的良好导电性能。自复熔断器只能限制短路电流，不能真正分断电路。其优点是不必更换熔体，能重复使用。
